​自从入坑图表,好多人都飘了。
基础的饼图、柱图、折线图早已经满足不了我们对酷炫可视化的追求,于是动态要有、3D要有、交互要有,总之,怎么酷炫怎么来。
然而,正是这些看似简单的基础图表,隐藏着许多不经意的雷,稍不注意就能让你翻车。
看看下面这6大高频雷区,你有没有踩过!

一、3D图表导致数据失真



相较于2D图表,3D图表确实是很多人的心头宝了:

  • 3D 图表适用于时空数据,在气象、地理、楼宇、交通、物联网等场景中经常使用。
  • 3D 图表的视觉表现力更强,更酷炫。

然而,3D图表并不是万能的,在不涉及多维数据的应用场景中,3D化对于二维数据的形变,很容易让读者产生视觉误差。

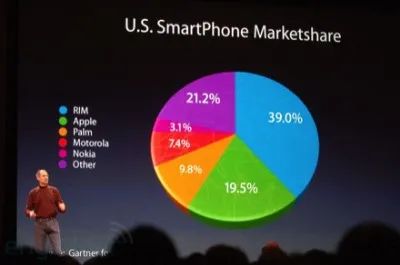

看看下面这个案例,这个立体饼图中,绿色部分19.5%的占比,看起来居然比紫色部分21.2%的占比还要大。


因此,在不涉及多维数据的情况下,大家尽量选择2D图表,如果一定要使用3D图表,可以选取一个切面(正视,俯视,侧视)查看,避免数据被过分拉伸。

二、随意设置饼图起始角度



饼图我们非常熟悉,但饼图里面的坑可一点儿也不少。
一是很多人都会忽略的“起始角度”问题。

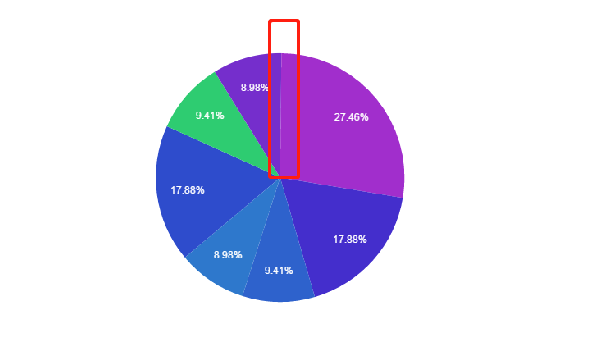

饼图的起始角度,一般参考最大扇形区域的起始角度。比如下面的饼图,最大面积的紫色扇形区域的起始角度,就是该饼图的起始角度。

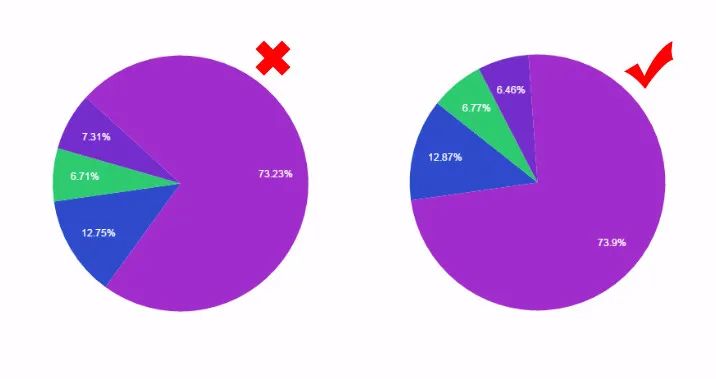

我们的阅读习惯是从12点钟方向顺时针开始的,所以,在制作饼图时,要调整最大的扇形从12点钟方向开始,并尽量按照面积从大到小进行排列,这样不仅方便别人阅读图表,更有利于清晰地呈现数据。


二是饼图的扇形划分不宜过多,太多的扇形不利于对比,对于观点的证明意义不太大。扇形的数量最好控制在7个以内,数量越少,它们的对比就越清晰。



三、柱图排序混乱


柱图也是常见的基础图表,在制作柱图时,需要注意各数据柱之间的排序。一般地,数据柱的排列顺序是采用上传的数据源的顺序,很多人制表时都会采用数据源默认的排列方式。

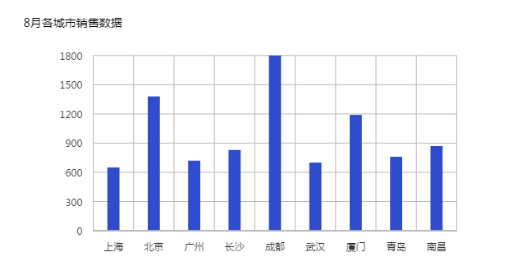

但在某些场景中,默认的排列顺序不利于阅读理解。比如下面这张“8月各城市销售数据”的图表,图表目的是想要对比各城市的销量数量,但是这样参差不齐的排列,很难让人一眼对比,尤其是广州武汉青岛几个城市的数据,很难比较。

因此,我们制作图表前,可以先将数据按照数据大小顺序进行排列,这样制作出来的图表更合乎逻辑,更能直观地引导读者了解数据。
需要注意的是,反映时间序列的图表并不适合排序,按时间排列即可。


四、柱图间距过宽过窄

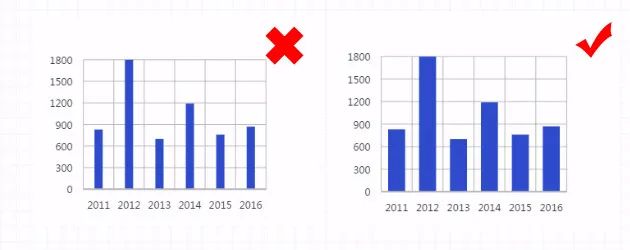

柱图各数据柱之间的距离也有讲究。数据柱的间距过大或过小,都会影响视觉美观。在制作柱图时,保持数据柱的距离在柱子宽度的50%到80%之间即可。
五、图表颜色混乱

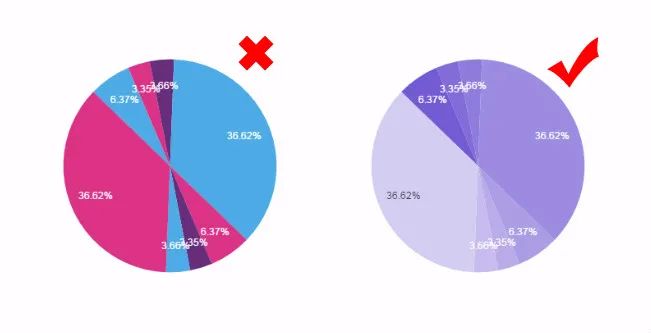

图表的颜色应该和谐,与功能相得益彰,在设置图表颜色时,应该注意下面几个雷区。1、图表颜色花哨。在一个图表中使用太多的颜色会造成混乱和过度修饰。应该选择和谐的组合,比如同一颜色的不同色调或者是颜色轮同一侧的颜色。

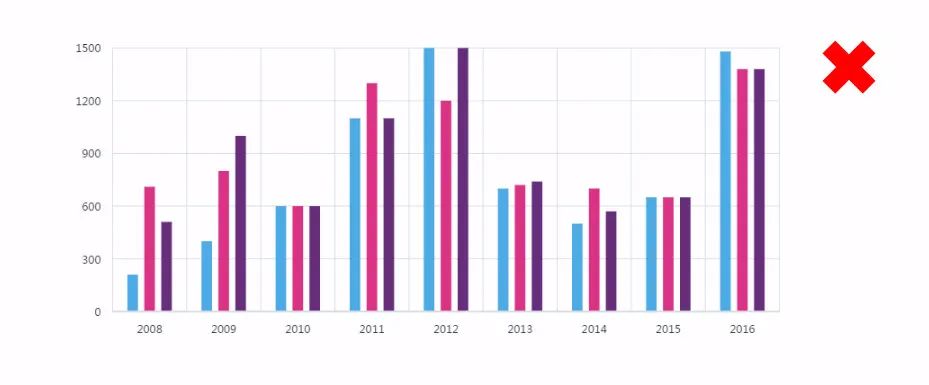

2、使用对立色:  在簇状条形图中,使用红绿或蓝黄这些对立的颜色,会使读者无法专注于数据,颜色强度盖过了数据的重要性。

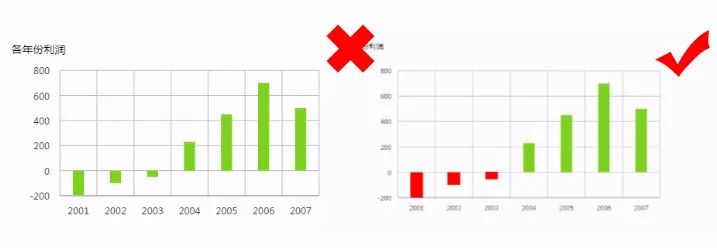

3、商业范畴内乱用红色:在商业范畴内,红色往往与损失紧密联系,绿色与盈余挂钩,因此要注意不要混淆使用红绿两色。

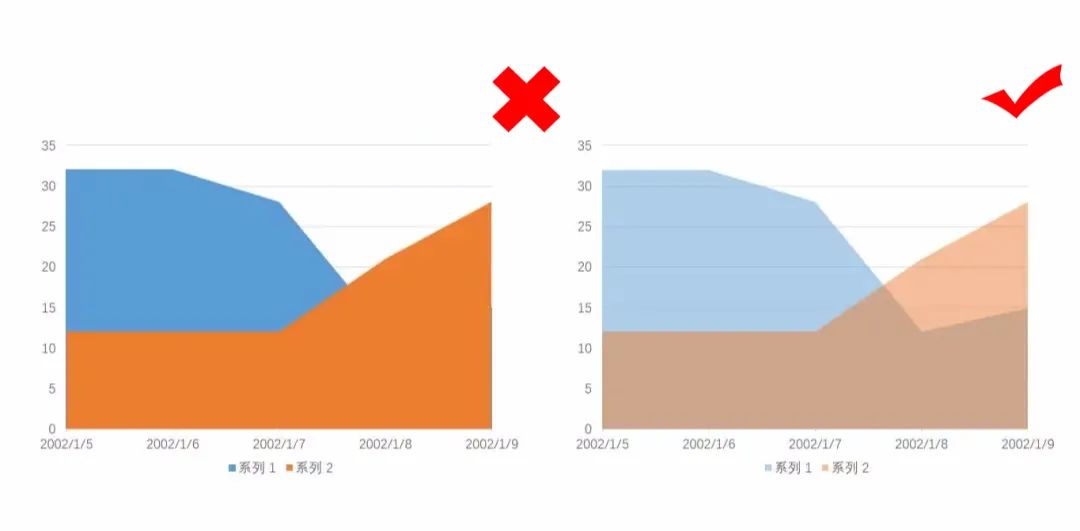

六、面积图存在遮挡


面积图相较于折线图,多了页面颜色的质感,也增强了整个页面的层次感。
但在使用面积图时,要注意把数据的极大值和极小值都展现出来,确保数据在背景中不被遮挡,所以在数据顺序上要深思熟虑并且使用透明色。


以上就是图表制作过程中容易踩的6个雷区,记得千万要避开。图表是一个细致严谨的活儿,里面的雷区千千万,一不注意就要翻车,我们可以借助一些专业的图表工具,尽量避开图表路上的坑。
欢迎登录万博DataVis,获取专业免费的图表工具W-Charts
