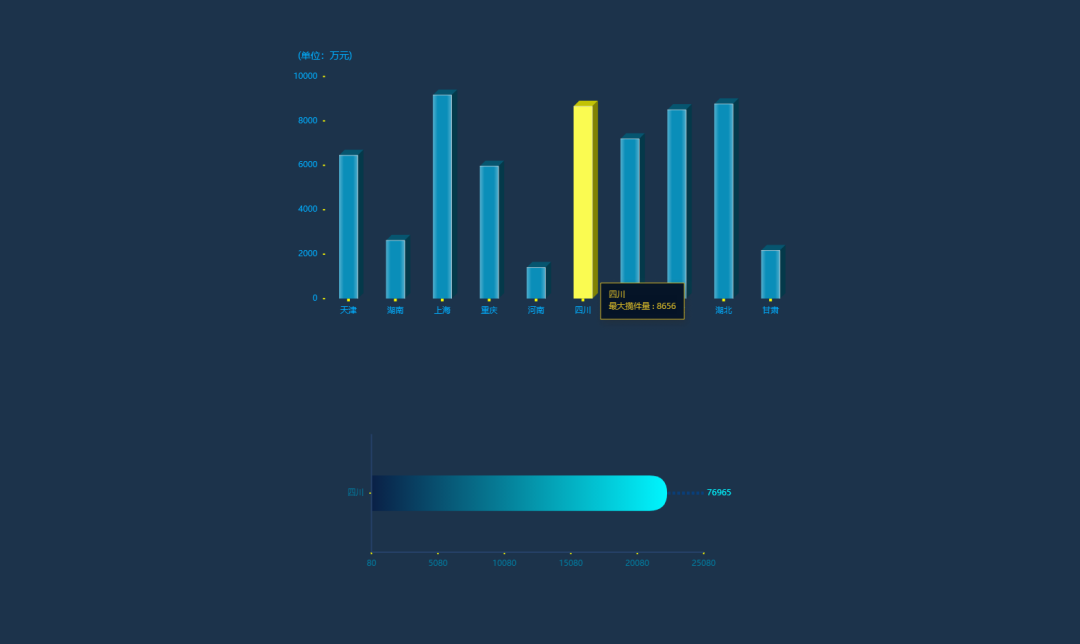

图表下钻是指数据维度间存在层级关系的时候，可以逐层查看更细粒度的下层数据。例如存在“地区”、“城市”、“区县”等形式的数据，可以先选择关心的地区，查看此地区的城市，再聚焦到重要的城市并查看区县级别的信息。 图表联动是指将某个图表作为筛选器，点击其中某一个数据项，与其关联的图表将会筛选出所选项的数据内容。 在万博DataVis中只需要几步简单的设置，即可完成图表的下钻联动。进入大屏编辑器，往编辑器拖入图表，点击图表右侧选项栏会出现联动、下钻选项进行图表联动下钻（需选择两个及以上图表进行操作）。

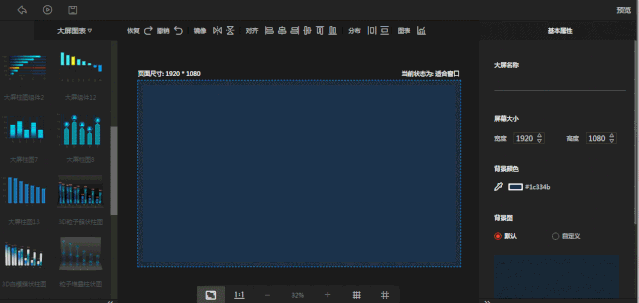

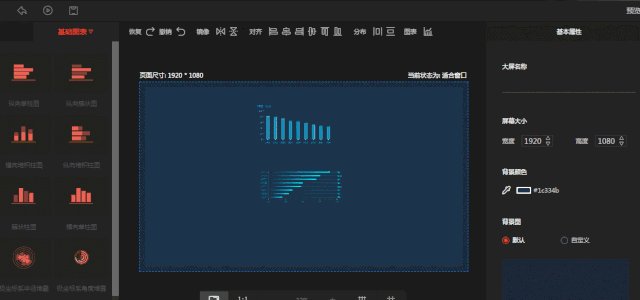

图表联动： 如图在编辑器拖入两个大屏图表，可以选择合适的图表作为主表然后开启联动按钮勾选被联动的从表。

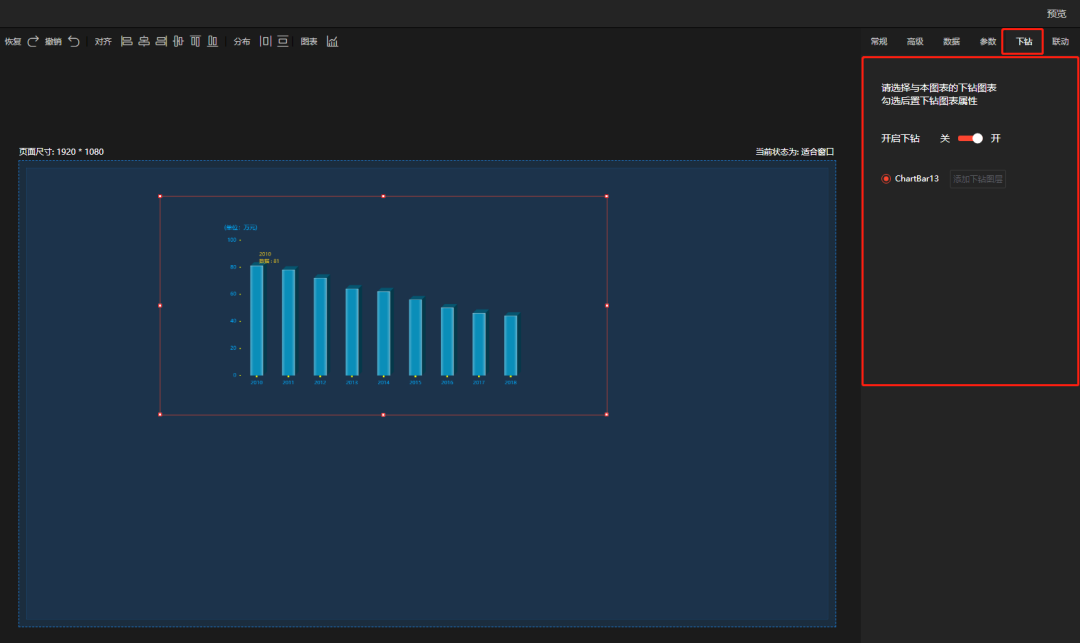

图表下钻： 如图为图表下钻操作页面
开启下钻按钮，点击添加下钻图层，选择适合的图表拖入编辑器，拖入编辑器之后主表将会被隐藏，选中该图表就可进行下钻

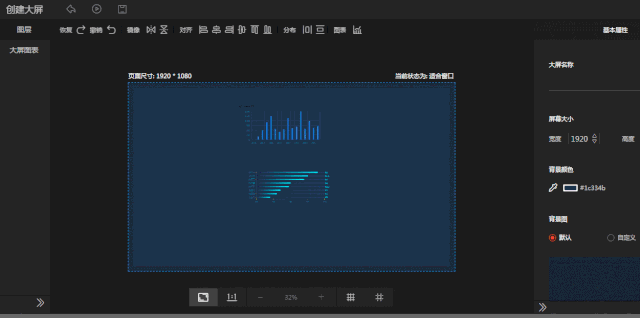

可以通过点击左侧图层，如图隐藏主表上会有一个隐藏按钮点击就可以在编辑器看到隐藏的主表
联动下钻的方式：支持API、数据库、数据源进行联动下钻（API、数据库需要配置占位参数）

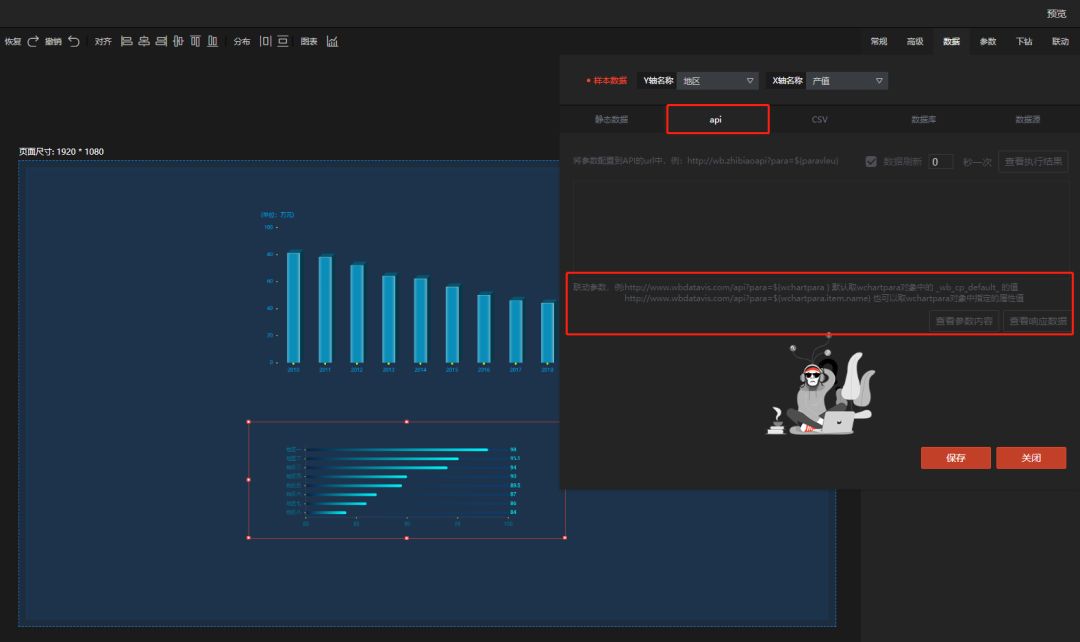

API：主表绑定数据之后，会把绑定数据以key:value的格式存起来，要实现API联动下钻，请根据框内提示格式把占位符及参数名放在从表url的对应位置（api接口如果返回数据为空，请返回“isEmpty”:1）

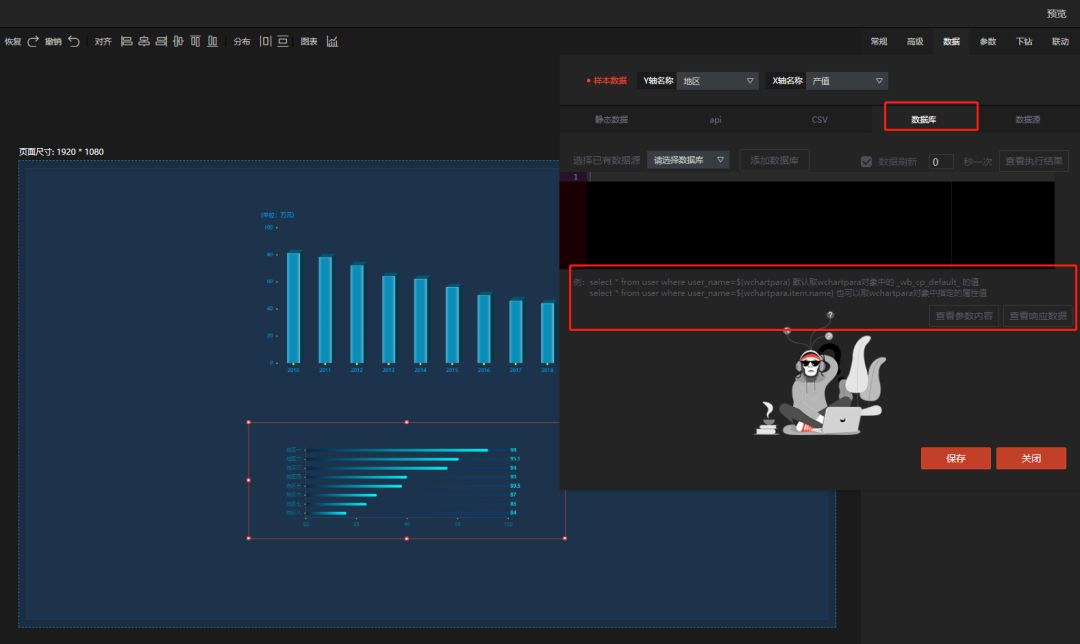

数据库：与Api参数配置相同，把占位符及参数名放在从表sql语句的对应条件位置

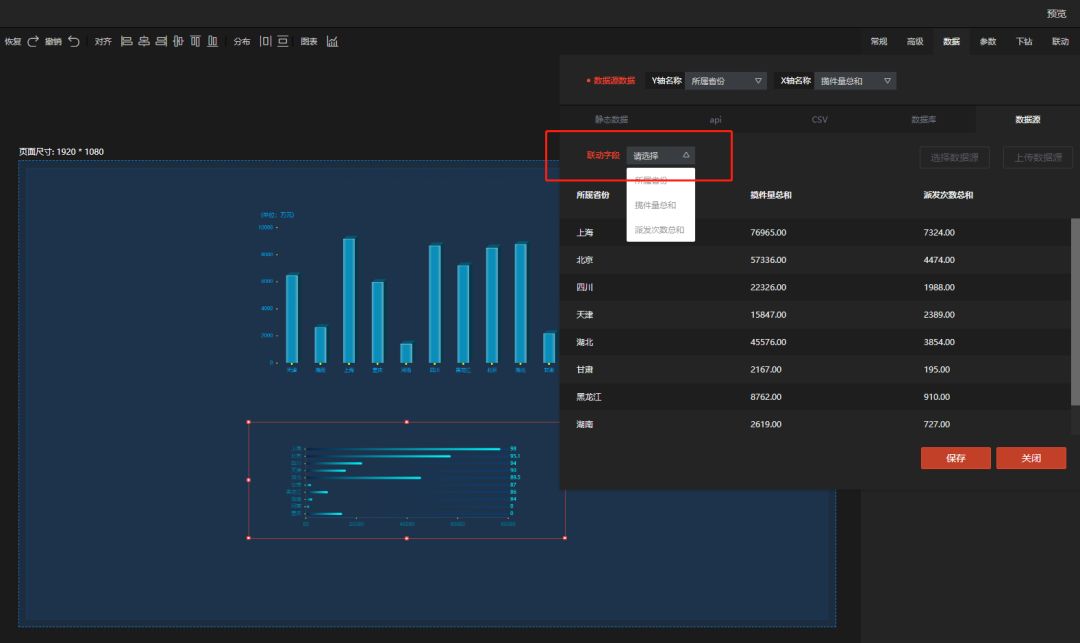

数据源：数据源的话就很容易了，没有配置参数，直接选择数据源绑定到主表与从表上（两表数据不同时，需要在从表配置彼此数据的相同类型列）如图示：
做完以上之后，可以通过预览大屏去实际操作联动下钻，查看你想要的数据
联动：点击需要筛选的某一列数据，从表就会随之展示这一列的数据（只展示从表数据的这一列，非主表，想要看到主表这一列数据需要让从表与主表绑定同一数据）
下钻：与联动相同操作，唯一不同的是点击筛选后主表会被隐藏，与拖拽下钻图层是一个原理
关注万博DataVis，在后台回复“大屏”两字，即可获得更多大屏相关教程~
|
